DC AUTOMOTRIZDCESP32-OBDC2 · DEMOSTRACIÓN
ESP32 · ELM327 Bluetooth · OBD-II
Explora una representación interactiva del programa DCESP32-OBDC2. Recorre sus siete pantallas y mueve los controles: el tablero, los sensores y las gráficas cambiarán con valores inventados para esta demostración.
La simulación funciona en el navegador y no requiere hardware. Para ejecutar el firmware real sí necesitas los componentes descritos más abajo.
¿Qué hace cada pieza?
Ilustraciones genéricas: el modelo y la apariencia del hardware pueden variar.

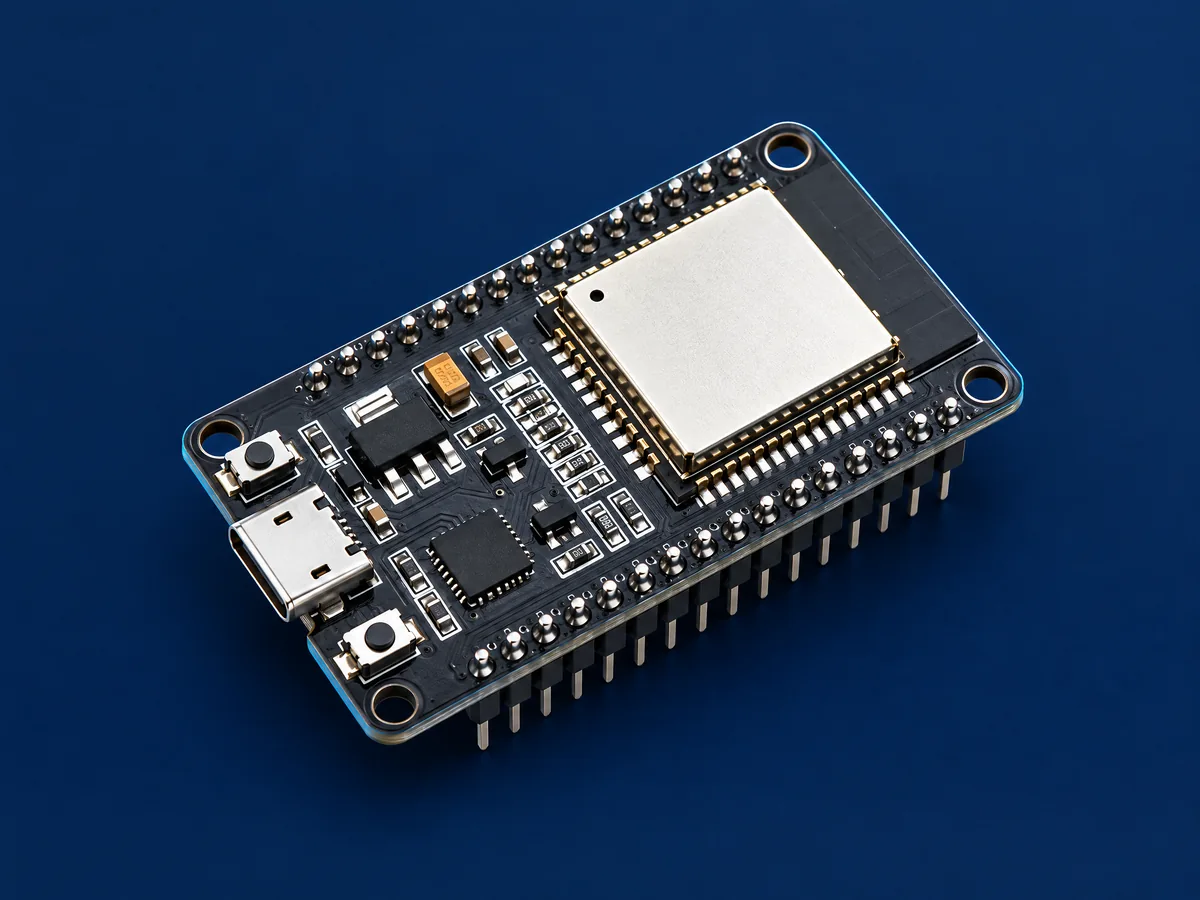

Es el microcontrolador que corre el sketch y aloja el panel web en su propia red Wi-Fi local. El teléfono se conecta a esa red para abrir la interfaz del dispositivo.
La placa exacta compatible depende del hardware y la compilación del proyecto.

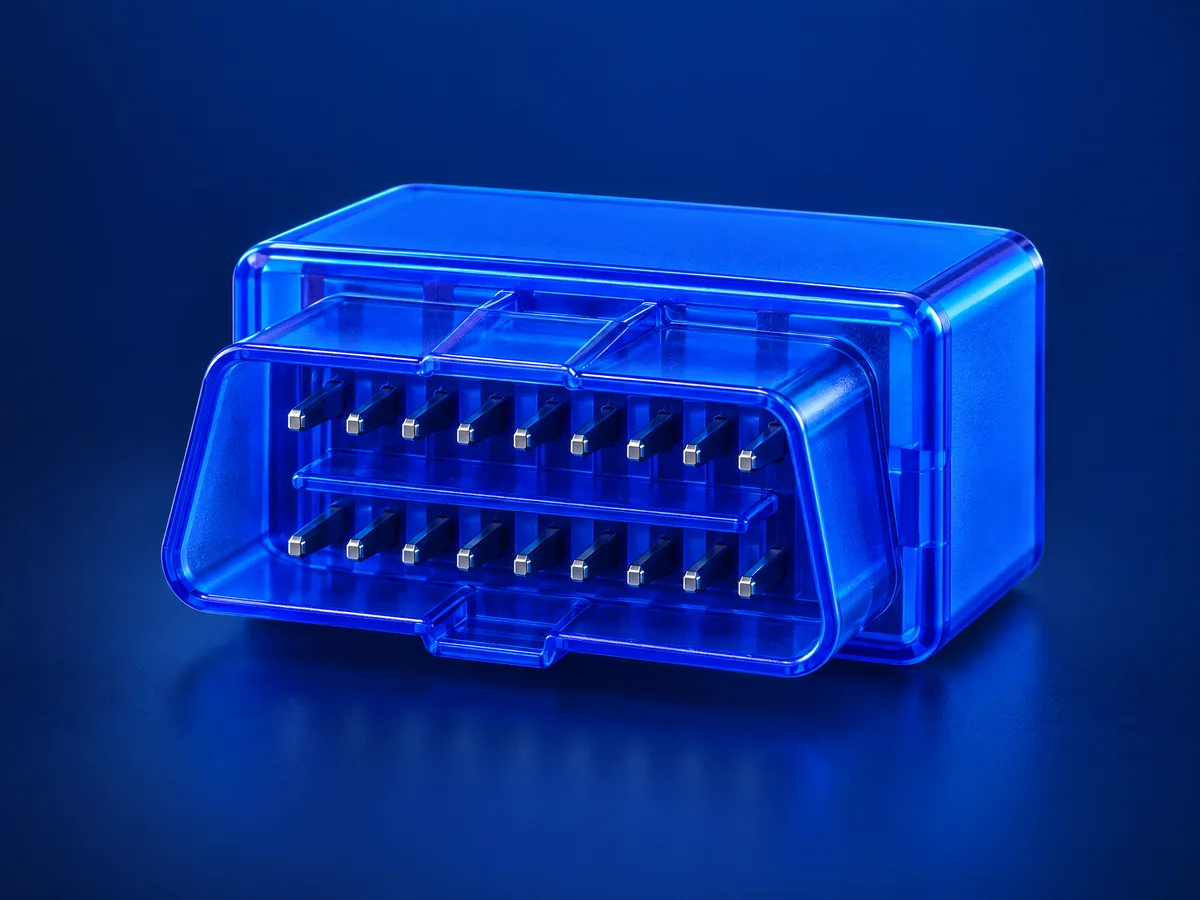

Se conecta al puerto OBD-II del vehículo y actúa como interfaz para las consultas compatibles que envía el firmware, como PIDs, códigos DTC y VIN.
La compatibilidad varía entre adaptadores ELM327 y vehículos; la imagen es ilustrativa, no una recomendación de compra.Solo necesitas el navegador. Todo dato y acción de la demo se genera localmente; no se hacen solicitudes al ESP32.
Necesitas una placa ESP32 compatible, un adaptador ELM327 Bluetooth compatible y un vehículo con puerto OBD-II. Descarga el ZIP del repo y sigue el README: requiere Arduino ESP32 core 2.0.17 y partición Huge APP.
Instrumentos simulados; no hay vehículo conectado.
El valor se mueve con el acelerador simulado.
Este indicador no mide el movimiento del auto.
Son los nombres de sensores configurados en el firmware; todos los valores son ficticios.
Unidades elegibles en Ajustes: km/h o mph, °C o °F y kPa o psi. Ninguna preferencia se envía al ESP32.
Selecciona hasta cuatro sensores; cada gráfica usa la escala propia de esa señal.
Las curvas se dibujan a partir del historial temporal ficticio de esta pestaña.
El firmware contiene un asistente de alertas y controles de voz; aquí solo se muestran respuestas fijas.
Toca una opción. Esta demostración no graba audio ni interpreta fallas reales.
Códigos ficticios para enseñar el aspecto de la pantalla, no fueron leídos de un automóvil.
No se envía una consulta al vehículo y no se genera un VIN válido.
El firmware real valida y guarda estos ajustes en el ESP32; esta página solo cambia lo que ves.
Por seguridad, esta página no pide ni guarda contraseñas Wi-Fi.
El programa real conserva lecturas/eventos en el navegador. Esta demo solo las mantiene en memoria mientras está abierta.
Los archivos exportados incluyen un aviso de que sus datos son ficticios. Cerrar o recargar la página elimina el historial temporal.
Para el proyecto real
El ZIP contiene el firmware, las herramientas y la documentación. Lee el README antes de compilar y verifica la compatibilidad del hardware.
http://192.168.4.1. Haz pruebas solo con el vehículo estacionado.
