AlternaDC — Monitoreo de Doble Alternador

⚡ AlternaDC

Monitoreo y Control de Energía — DC Laboratory

AlternaDC es un sistema local para el monitoreo simultáneo de dos alternadores o fuentes DC con un ESP32 y dos sensores INA226. Su tablero web funciona sin internet y muestra voltaje, corriente, potencia, energía acumulada y carga estimada en ambos canales.

Acceso local: conecta un celular, tablet, PC o Raspberry Pi a la red Wi-Fi AlternaDC y abre http://192.168.4.1.

Funciones principales

Canal	Dirección I²C	Color	Datos
Alternador Principal	`0x40`	Azul neón `#00ccff`	V, A, W, Wh y % de carga
Alternador Secundario	`0x41`	Amarillo neón `#ffdd00`	V, A, W, Wh y % de carga

La interfaz presenta las dos tarjetas a la vez, una gráfica comparativa con curvas superpuestas, alertas independientes por canal y un indicador de conexión. Todos los archivos del tablero se sirven desde LittleFS, sin dependencias externas ni CDN.

Control automático de luces

El relé conectado al pin configurable RELAY_PIN se gobierna por el nivel de voltaje del sistema. La interfaz permite elegir AUTO, ENCENDER o APAGAR; en modo automático se aplica lo siguiente:

Estado	Voltaje	Acción
Carga plena	`> 13.8 V`	Enciende luces extras o tiras LED
Carga media	`12.8–13.7 V`	Mantiene únicamente las luces esenciales
Batería baja	`< 12.7 V`	Apaga las luces extras automáticamente

Avisos sonoros

La bocina piezoeléctrica usa BUZZER_PIN. Al arrancar se reproduce un tono de confirmación de dos notas; la carga plena usa un aviso doble; el voltaje bajo genera un aviso cada 30 segundos y los fallos de lectura se muestran por canal. El botón de campana del tablero silencia o habilita las alertas.

Hardware y conexiones

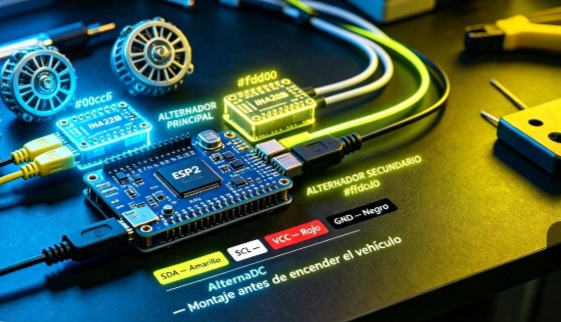

Diagrama de conexión

Componente	ESP32 / conexión
INA226 Principal SDA/SCL	GPIO21 / GPIO22, dirección `0x40`
INA226 Secundario SDA/SCL	GPIO21 / GPIO22, dirección `0x41`
Relé de luces	GPIO26 (`RELAY_PIN`)
Bocina piezoeléctrica	GPIO27 (`BUZZER_PIN`)
Shunt de cada canal	En el lado de corriente correspondiente; configurar `SHUNT_OHMS`
Alimentación	Convertidor automotriz protegido de 12 V a 5 V/3.3 V

Los dos INA226 comparten SDA/SCL y deben tener direcciones distintas mediante el puente de dirección del módulo. Usa fusible, protección contra inversión de polaridad y TVS en instalaciones automotrices. No conectes directamente la batería de un vehículo al pin de 3.3 V del ESP32.

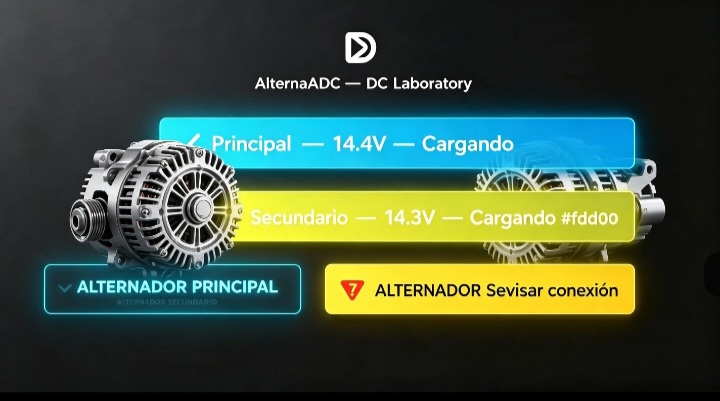

Ejemplo de tablero

Compilación y carga

Se recomienda PlatformIO con VS Code o su CLI:

pio run
pio run -t upload
pio run -t uploadfs
pio device monitor -b 115200

La orden uploadfs es necesaria para copiar data/ (la interfaz web) a LittleFS. Después del arranque, el ESP32 crea el punto de acceso AlternaDC con contraseña alternadc y sirve el tablero en 192.168.4.1.

Estructura del repositorio

AlternaDC/
├── data/                     # Archivos web cargados en LittleFS
│   ├── index.html
│   ├── style.css
│   ├── app.js
│   └── logo_alternadc.png
├── firmware/
│   └── AlternaDC.ino        # Firmware dual INA226 para ESP32
├── hardware/
│   └── esquema_conexion.png
├── media/                    # Fotografías y recursos del proyecto
├── web/                      # Fuente de la interfaz web
│   ├── index.html
│   ├── style.css
│   └── app.js
├── platformio.ini
├── README.md
└── LICENSE

Imágenes del proyecto

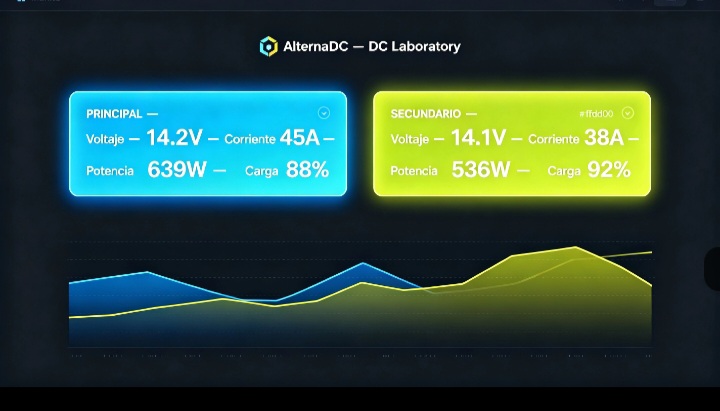

Gráficas comparativas

Las fotografías incluidas muestran el ESP32 Dev Kit, los módulos INA226, los shunts de 50–100 A, la separación visual azul/amarilla y las conexiones de relé y bocina. El logo y las imágenes suministradas se conservan en media/.

Créditos y licencia

AlternaDC es una adaptación enfocada en doble canal del proyecto original 12VBatteryMonitor, conservando su licencia y atribución en LICENSE. Repositorio oficial: github.com/dcg0/AlternaDC.
